TD 6 - Interpretador de mini-Turtle

O objectivo desta aula laboratorial é a implementação de uma análise sintáctica para a pequena linguagem Logo (tartaruga gráfica, aqui designada de mini-Turtle) para a qual é fornecido um interpretador ; não é necessário para este exercício estar familiarizado com a linguagem Logo.

É fornecido uma estrutura de base (na base de um conjunto de ficheiros Ocaml e de um Makefile) que pode descarregar aqui : mini-turtle.tar.gz. Uma vez descomprimido com tar zxvf mini-turtle.tar.gz, obtém-se uma pasta chamada mini-turtle/ que contém os ficheiros seguintes :

turtle.ml(i) a tartaruga gráfica (completo)
ast.mli a sintaxe abstracta de mini-Turtle (completo)
lexer.mll o analisador léxico (por completar)
parser.mly o analisador sintáctico (por completar)
interp.ml o interpretador (completo)
main.ml o programa principal (completo)
Makefile para automatizar a compilação (completo)

O código fornecido compila mas não está completo. O executável tem por nome mini-turtle e invoca-se com a informação de um ficheiro mini-Turtle com um sufixo .logo, da seguinte forma :

  ./mini-turtle ficheiro.logo

Sintaxe de mini-Turtle

Convenções léxicas

Os espaços, tabulações e carrier-return são caracteres brancos. Há dois tipos de comentários : os que começam com // e terminam com o fim de linha, ou comentários enquadrados por (* e *) (não aninhados). Os identificadores seguintes são palavras chaves da linguagem :
     if else def repeat penup pendown forward turnleft
     turnright color black white red green blue
Um identificador ident contém letras, algarismos e o caracter _ e este começa por uma letra. Uma constante inteira integer é uma sequência de algarismos.

Sintaxe

Os nomes em itálico, como expr, designam não-terminais. A notação stmt* designa uma repetição zero, uma ou mais vezes do não-terminal stmt. A notação expr*, designa uma repetição do não-terminal expr, estando as ocorrências separadas pelo lexema , (uma vírgula).
  file ::= def* stmt*
  def  ::= def ident ( ident*, ) stmt
  stmt ::= penup
         | pendown
         | forward expr
         | turnleft expr
         | turnright expr
         | color color
         | ident ( expr*, )
         | if expr stmt
         | if expr stmt else stmt
         | repeat expr stmt
         | { stmt* }
  expr ::= integer
         | ident
         | expr + expr
         | expr - expr
         | expr * expr
         | expr / expr
         | - expr
         | ( expr )
 color ::= black | white | red | green | blue
As prioridades dos operadores aritméticos binários são usuais e a negação tem uma prioridade maior.

Trabalho por realizar

O trabalho consiste em completar e terminar os ficheiros lexer.mll (ocamllex) e parser.mly (menhir). As questões seguintes sugiram uma esquema possível de resolução. Há outros possíveis, claro. É possível testar cada tentativa via a modificação do ficheiro test.logo. O comando make constrói o executável mini-turtle/ e executa-o sobre o ficheiro test.logo. Uma janela gráfica abre-se e mostra a interpretação do programa logo em causa. A janela pode ser fechada ao carregar numa qualquer tecla.

Questão 1. Comentários

Completar o ficheiro lexer.mll para ignorar os caracteres brancos e os comentários, e devolver o lexema EOF quando o fim de ficheiro é atingido. O comando make deve neste caso abrir uma janela vazia, porque o ficheiro test.logo fornecido originalmente só contém comentários.

Questão 2. Expressão aritméticas

Juntar regras de gramáticas necessárias ao reconhecimento das expressões aritméticas e unicamente da instrução forward. O ficheiro test.logo contendo
  forward 100
deve então ser aceite e a janela deve abrir-se com um desenho simples constituído de um traço horizontal (com comprimento de 100 píxel). Verificar que as prioridades dos operadores aritméticos estão devidamente estabelecidas, por exemplo com o comando seguinte :
  forward 100 + 1 * 0
Se as prioridades não estiverem devidamente especificadas, um ponto deverá aparecer no lugar de um esperado traço.

Questão 3. Outras instruções atómicas

Juntar a sintaxe das instruções atómicas restantes, ou seja penup, pendown, turnleft, turnright e color.

Testar com programas como

forward 100
turnleft 90
color red
forward 100

Questão 4. Blocos e estruturas de controlo

Juntar a sintaxe abstracta para blocos e estruturas de controlo if e repeat. As duas regras de gramáticas para instrução if devem produzir um conflito de shift/reduce. Identificá-lo, diagnosticar o fenómeno que provoca tal conflito e resolver em consequência o conflito da forma que parecer mais apropriado.

Testar com programas como

repeat 4 {
  forward 100
  turnleft 90
}

Questão 5. Funções

Juntar, finalmente, sintaxe para declarações de funções e para as chamadas de funções nas instruções.

Poderemos testar com os ficheiros fornecidos na pasta tests do arquivo, ou seja :

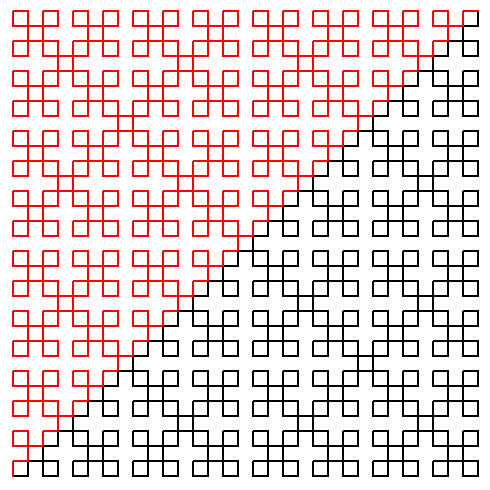

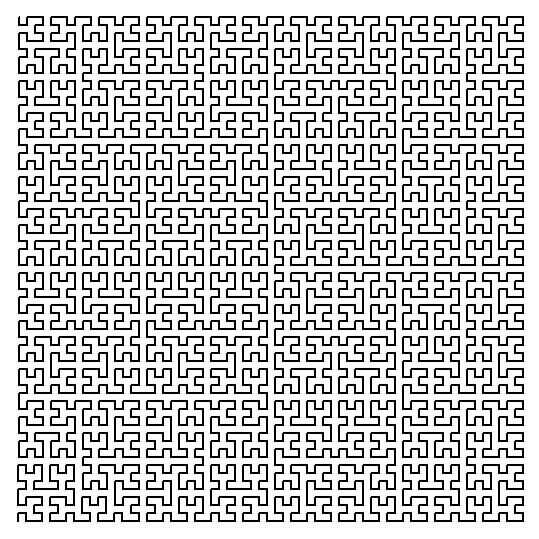

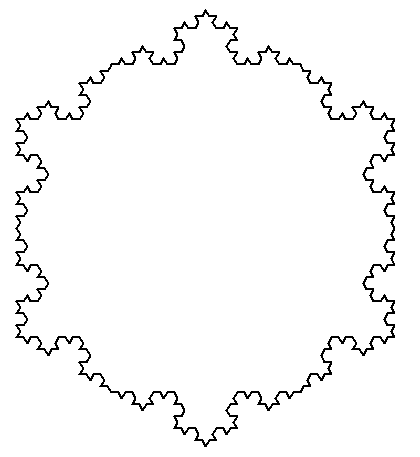

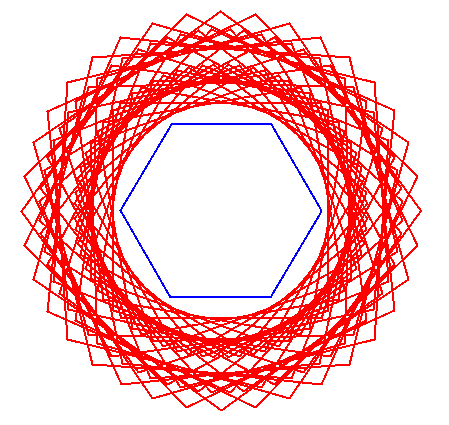

O comando make tests invoca mini-turtle em cada um destes ficheiros. Deve-se obter as quatro imagens seguintes (carregando numa tecla após o display de cada imagem) :
solução : lexer.mll / parser.mly
